Preamplificador compresor para micrófono cerámico

 Este esquema está basado en el del micrófono Turner 3+ con cápsula cerámica. Fue publicado en el número 2 de la revista 27 MHz.

El dispositivo funciona como compresor de audio, dando como resultado un nivel de señal constante, evitando picos no deseados que distorsionarían la modulación.

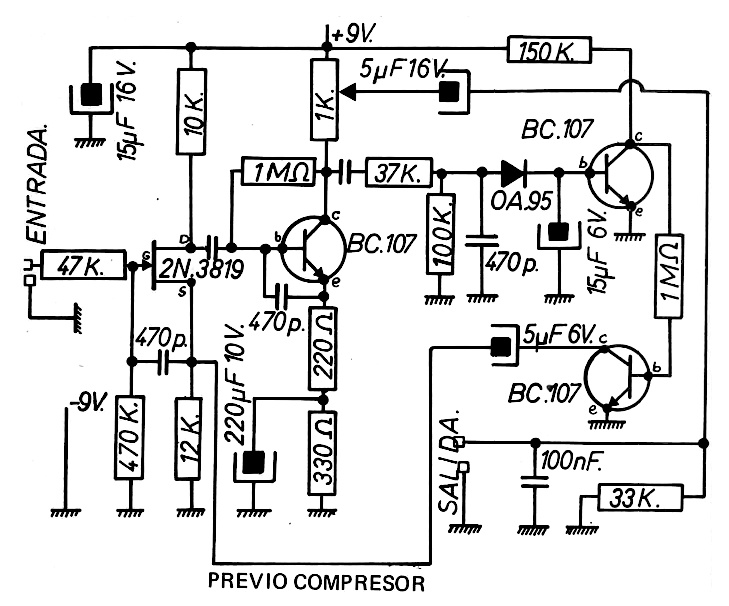

Esquema eléctrico de previo con compresor.

Esquema eléctrico de previo con compresor.

Micrófono Turner 3+

Micrófono Turner 3+
